Transportor aerian Krones AirCo (2011)

Krones Lufttransporteur

Prezentare generală

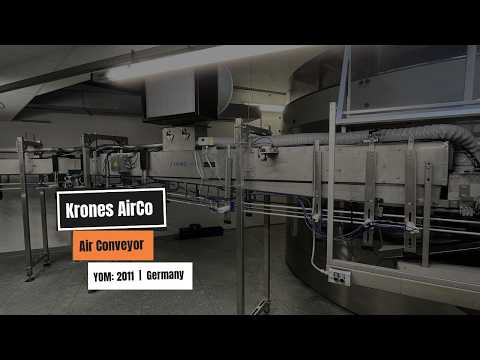

Acest sistem Krones AirCo este un transportor pneumatic pentru sticle PET goale, fabricat la sfârșitul anului 2011. Sticlele sunt suspendate de gât și sunt deplasate prin aer de unitățile de suflare de-a lungul transportorului. Sistemul are o lungime totală de aproximativ 60 m și include șapte unități de suflare, curbe, o șină de deviere și mai multe secțiuni înclinate.

Secțiunile transportorului sunt suspendate de suporturi de oțel inoxidabil și sunt dispuse transversal prin hală, la înălțimea tavanului, astfel încât spațiul de sub ele să rămână liber pentru circulație și alte utilaje.

Date tehnice

- Producător: Krones
- Model: AirCo
- Anul de fabricație: 2011
- Tipul mașinii: Transportor pneumatic, manipulare prin gât a sticlelor PET goale
- Lungimea totală de transport: aprox. 60 m
- Secțiuni înclinate: 10 secțiuni, fiecare cu o pantă de 10°, în total aprox. 16,8 m
- Curbe: 8 cu un rază de 750 mm – 90° 2 x la stânga, 2 x la dreapta; 45° la stânga; 30° la stânga; 15° la stânga; 15° la dreapta
- Unități de suflare: 7, fiecare cu carcasă de filtru
- Șină de deviere: 1

Secțiuni ale transportorului

În ordinea dispunerii sistemului:

- Grup ventilator
- Secțiune dreaptă 3.500 mm
- Secțiune dreaptă 500 mm
- Curbă 45° la stânga, rază 750 mm
- Secțiune dreaptă 400 mm
- Secțiune dreaptă 2.000 mm
- Secțiune dreaptă 2.000 mm
- Ventilator
- Secțiune dreaptă 2.000 mm
- Segment drept 1.000 mm
- Secțiune dreaptă 400 mm
- Secțiune dreaptă 300 mm
- Curbă 30° la stânga, rază 750 mm
- Secțiune dreaptă 2.000 mm
- Secțiune dreaptă 600 mm
- Secțiune dreaptă 400 mm
- Curbă 15° la stânga, rază 750 mm
- Secțiune dreaptă 1.500 mm
- Secțiune dreaptă 600 mm
- Secțiune dreaptă 500 mm
- Ventilator
- Secțiune dreaptă 1.500 mm
- Curbă 15° la dreapta, rază 750 mm
- Segment drept 2.000 mm
- Segment drept 500 mm
- Secțiune dreaptă 600 mm
- Secțiune înclinată 2.000 mm cu o pantă de 10°
- Secțiune înclinată 1.500 mm cu o pantă de 10°
- Segment înclinat 2.000 mm cu o pantă de 10°
- Segment înclinat 2.000 mm cu o pantă de 10°
- Secțiune înclinată 1.500 mm cu o pantă de 10°
- Secțiune dreaptă 1.500 mm
- Curbă 90° la stânga, rază 750 mm
- Secțiune dreaptă 1.500 mm
- Ventilator
- Secțiune dreaptă 2.000 mm
- Secțiune dreaptă 2.000 mm
- Secțiune dreaptă 400 mm
- Secțiune dreaptă 750 mm
- Curbă 90° la dreapta, rază 750 mm
- Secțiune dreaptă 750 mm
- Secțiune dreaptă 400 mm
- Ventilator
- Secțiune înclinată 2.000 mm cu o pantă de 10°
- Secțiune înclinată 750 mm cu o pantă de 10°
- Secțiune înclinată 2.000 mm cu o pantă de 10°
Credpfx Aoz I Tbrja Ejh
- Secțiune înclinată 1.000 mm cu o pantă de 10°
- Secțiune înclinată 2.000 mm cu o pantă de 10°
- Ventilator
- Secțiune dreaptă 1.000 mm
- Șină de deviere
- Curbă 90° la stânga, rază 750 mm
- Ventilator
- Secțiune dreaptă 2.000 mm
- Secțiune dreaptă 750 mm
- Curbă 90° la dreapta, rază 750 mm
- Secțiune dreaptă 1.500 mm
- Secțiune dreaptă 720 mm

Echipament

- Jgheaburi de transport din oțel inoxidabil cu șine de ghidare pentru gâtul sticlei
- Suporturi și suspensii de tavan din oțel inoxidabil
- Unități de suflare cu filtre de aer
- Senzori și componente pneumatice de-a lungul sistemului de transport
- Planul instalației

Stare

Utilizat, instalat în prezent în fabrică. Dispozitivul de aliniere a sticlelor vizibil în unele fotografii nu este inclus în pachetul de livrare. Demontarea și domeniul exact de aplicare al livrării vor fi stabilite în cadrul fazei de ofertă.

Disponibilitate

Disponibil imediat. Locație: Germania.
