Mașină de frezat cu coloană mobilă

Soraluce FL8000

Soraluce model FL8000 – Mașină CNC de frezat cu coloană mobilă, tip pod, de înaltă performanță, pentru prelucrare pe pardoseală

Cursă (X): 7.500 mm
Cursă (Y): 1.400 mm
Cursă (Z): 1.000 mm
Avans rapid (X,Y,Z): 25.000 mm/min
Domeniu avans lucru (X,Y,Z): 1 – 10.000 mm/min
Rată accelerație (instantanee, nu maximă): 1 m/sec²
Turație arbore principal: 20 - 4.000 rpm
Con de fixare arbore principal: ISO 50
Putere arbore principal: 28 kW

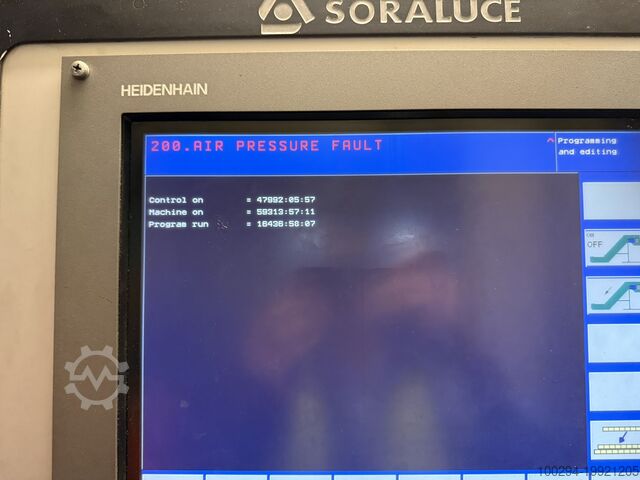

NC15C – HEIDENHAIN iTNC 530 (Ecran plat TFT 15,1” și acționări digitale). Versiune cu procesor unic. Pregătit pentru o mașină cu 10 motoare (9 axe CNC + motor arbore principal).
Panou principal de comandă cu butoane dedicate pentru operarea individuală a axelor liniare (X+, X-, Y+, Y-, Z+, Z-)
Opțiune K20 smarT.NC pentru i530M.
Servomotor de acționare digitală Heidenhain independent pentru fiecare axă.
Roată manuală electronică portabilă HEIDENHAIN HR-410 cu cablu spirală de 5 m.
Cap frezor indexabil automat, 28 kW, 760 Nm, 0,001°x0,001°, 4.000 rpm. Sistem de lubrifiere continuă cu aer și ceață de ulei pentru angrenajul capului.
Dispozitiv automat de strângere scule – 15.000 N. Dispozitiv de declanșare hidraulică automată a sculei
Con prindere sculă: BT50
Motor de antrenare arbore principal cu cuplu ridicat, 28 kW, 100% ED, motor digital
R10 – Cutie de viteze ZF în două trepte inclusiv unitate de răcire
Domeniu turație arbore principal: 20 – 4.000 rpm
Avans rapid axe X-Y-Z: 25.000 mm/min
Domeniu avans lucru axe X-Y-Z: 0 – 10.000 mm/min
Rată accelerație axe X-Y-Z: 1 m/s² (instantaneu, nu maxim)
Sistem de contragreutăți hidraulice pentru ansamblul cap/berbec
Sistem de antrenare axă X cu două servomotoare, două cutii de viteze și cremalieră dublă cu pinion
Șuruburi cu bile pretensionate cu piulițe duble cu recirculare pe axele Y și Z. Sistem de ungere centralizat automat
Sistem de ghidaje liniare cu role cilindrice cu recirculare pe fiecare axă. Sistem de ungere centralizat automat pentru ghidaje
Regle HEIDENHAIN de măsură liniară pe axele X-Y-Z cu sistem de purjare cu aer comprimat – Precizie +/- 0,005 mm
H48 – Sistem de răcire prin ax tip AD
M3 – Schimbător automat de scule cu 40 stații
M6 – Dispozitiv de schimbare a sculei orizontal-vertical
M8 – Dispozitiv motorizat de schimbare a sculei. Schimbătorul este acționat cu servomotor
Echipament hidraulic
Copertină metalică cu rulouri în zona superioară și inferioară a berbecului, împreună cu protecție metalică laterală a coloanei dintre masa mașinii și suportul glisorului posterior, protejând mișcarea verticală a berbecului
CE10 – Protecții pe spatele și pe ambele laterale ale coloanei mașinii
Lrsdpfew U Tlzex Adisu
P20 – Platforma operatorului fixată de coloană și care se deplasează odată cu aceasta pe direcția axei X. Panoul principal de comandă este montat pe platforma operatorului pentru mașinile fără pendant și accesul se face din spatele mașinii
D7 + D50A – Sistem de răcire cu rezervor de 1000L, două pompe pentru presiune joasă și înaltă (5 & 12 bar) și debit 50 l/min. Filtrare cu hârtie și filtru magnetic.
E30A – Transportor șpan tip bandă cu balamale FL8000, lățime 350 mm
PW11B – Sistem de lucru pendular
PM2 x 2 – Mașina pregătită de Soraluce pentru montarea a două mese rotative
Iluminare zonă de lucru
Sistem de climatizare pentru dulap electric
Iluminare dulap electric
Modalități de lucru – Conform normelor de siguranță CE
Filtru pentru compatibilitate electromagnetică
Protecție pe ambele laturi ale coloanei cu tampon de siguranță
Bolturi de ancorare
Culoare standard – Albastru
