Mașină de măsurat în coordonate CNC

Wenzel LH 87

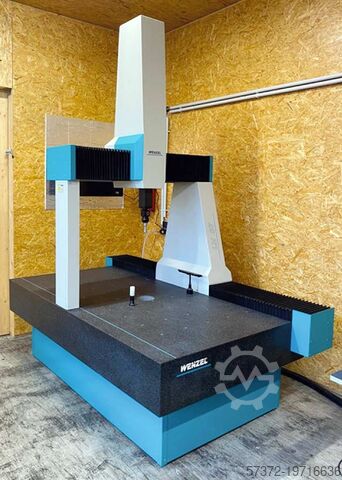

Stare: gata de utilizare (folosit), An de fabricație: 2010, înălțime totală: 2.900 mm, lățime totală: 2.560 mm, distanța de deplasare pe axa X: 800 mm, deplasarea axei Y: 1.500 mm, cursa axei Z: 680 mm, sarcina mesei: 1.000 kg, lungimea produsului (max.): 1.560 mm, numărul de axe: 3, Această mașină Wenzel LH87 cu 3 axe a fost fabricată în 2010. Are o cursă pe axa X de 800 mm, o cursă pe axa Y de 1500 mm și o cursă pe axa Z de 680 mm, cu o sarcină maximă admisă pe masă de 1000 kg. Mașina este echipată cu un sistem de palpare Renishaw și o masă rotativă integrată. Dacă sunteți în căutarea unor soluții avansate de măsurare, merită să luați în considerare mașina de măsurare 3D Wenzel LH87 pe care o oferim spre vânzare. Contactați-ne pentru mai multe detalii. • Sistem de palpare: Renishaw PH10M / SP25M • Ultima calibrare: 06.09.2023 • Sistem de operare: Windows 7 Ultimate • Software: Metrosoft CM 3.111, wingeco V7.403, TMain 4.113.1 • Masă rotativă: masă rotativă integrată Ijdpfsy Rlbbox Akuotg Echipamente suplimentare • Module de scanare: SM25-2, SM25-4, SM25-5 • Suporturi pentru palpor: Seria SH25 • Set de aplice tactile: 200-400 mm • Sfere de referință: înclinată și standard • Software pentru măsurare roți dințate

Stare: gata de utilizare (folosit), An de fabricație: 2021, turația arborelui principal (max.): 2.800 rot/min, distanța de deplasare pe axa X: 260 mm, deplasarea axei Y: 105 mm, cursa axei Z: 830 mm, puterea motorului arborelui principal: 22.000 W, înălțime totală: 2.163 mm, lățime totală: 2.005 mm, greutate totală: 7.500 kg, lungimea produsului (max.): 4.438 mm, numărul de axe: 4, Această strungă orizontală cu 4 axe DOOSAN Puma 2600 LYB II a fost fabricată în anul 2021. Are un diametru maxim de strunjire de 376 mm și o lungime de strunjire de 1.350 mm. Mașina este echipată cu un revolver cu 12 stații, o contrapuntă motorizată și o lunetă cu domeniu diametru 40 mm până la 200 mm. Dacă sunteți în căutarea unui strung de înaltă calitate, vă recomandăm să luați în considerare modelul DOOSAN Puma 2600 LYB II pe care îl oferim spre vânzare. Pentru informații suplimentare, vă rugăm să ne contactați. • Capacitate • Lățime peste pat: 780 mm Iedpeytt A Rsfx Akuetg • Diametru de strunjire peste sanie: 630 mm • Diametru recomandat de prelucrare: 315 mm • Diametru maxim de prelucrare: 376 mm • Lungime maximă de strunjire: 1.350 mm • Trecerere bară: 102-103 mm • Ax principal • Montaj nas ax: ASA A2-11 • Diametru lagăr ax: 160 mm • Diametru trecere ax: 115 mm • Precizie indexare axă C: 0,001° • Revolver • Număr stații: 24 (opțiune instalată; standard 12) • Secțiune sculă: 25 mm • Capacitate bară de alezaj: 50 mm • Timp indexare: 0,15 s • Turație sculă antrenată: 5.000 rpm • Axe: • Rotire C: 360° • Avans rapid • X: 30 m/min • Z: 30 m/min • C: 10 m/min • Contrapuntă • Tip: contrapuntă rotativă • Diametru pinolă: 100 mm • Con: MT5 • Cursă pinolă: 100 mm • Motoare / Putere • Motor scule antrenate: 7,5 / 1,5 kW • Motor avans: 3,0 / 4,0 / 3,0 kW • Motopompă lichid răcire: 0,4 kW • Putere electrică instalată: 46,40 kVA Echipamente suplimentare • Mandrină 315 mm • Lunetă MORARI, domeniu diametru 40-200 mm • Trei mandrine/spindlale radiale motorizate Eppinger • Sistem presetare scule (dispozitiv presetare scule) Specificații tehnice Contra ax: Nu Scule antrenate: Da

Stare: folosit, An de fabricație: 2007, număr mașină/vehicul: 75388, Mașină: Wenzel LH87 Număr de serie: 075388 An fabricație: 2007 Cursă X: 800 mm Cursă Y: 1000 mm Cursă Z: 700 mm Ijdpfox Ey Daox Akuetg Cap de măsurare: SP80

Stare: gata de utilizare (folosit), An de fabricație: 2005, Dimensiuni de măsurare X/Y/Z: 800mm/1000mm/700mm, greutatea maximă a piesei: 800kg, acuratețea măsurării: 0,0005mm, precizia de repetabilitate: 0,002mm, dimensiunile plăcii de măsurare X/Y/Z: 1040mm/1780mm/250mm, cap rotativ și pivotant: Renishaw PH 10T Plus. PH 10T a fost înlocuit în 2023. Documentație disponibilă. O vizionare la fața locului este posibilă. Iodju Ur Sqopfx Akuetg

An de fabricație: 2000, stare: folosit, x-cursă 1000 mm y-cursă 1600 mm z-cursă 800 mm Comandă WENZEL WPC 2040/FW31.351 Consum total de energie kW Greutate mașină aprox. 5500 kg Spațiu necesar aprox. m W E N Z E L Mașină de măsurat tridimensională verticală CNC Tip LH 108 CNC An fabricație 2000 – însă întreținută și calibrată regulat de producător --- Axa Y ca portal de măsurare mobil pe lungime 1600 mm Axa X ca sanie transversală cu cap de măsurare 1000 mm Axa Z ca pinolă de măsurare verticală aprox. 800 mm Greutate maximă piesă/sarcină masă aprox. 2.250 kg Deschidere sub portalul de măsurare aprox. 900/1000 mm Dimensiune totală masă aproximativ 2600 x 1250 mm Înălțime masă peste sol aprox. 700 mm Grosime placă masă 380 mm Înălțime totală mașină aprox. 3100 mm Greutate aprox. 5.500 kg Echipare specială / Accesorii: • Masă de măsurare, traverse și pinolă din granit natural închis la culoare, masă cu 6 x 9 filete pentru fixarea pieselor/dispozitivelor • Toate axele sunt montate pe perne de aer, cu funcționare ușoară, practic fără uzură și dotate cu rigle incrementale cu rezoluție de 0,0005 mm • Comandă CNC WENZEL tip WPC 2040 / FW31.351 integrată în masa de lucru (comanda a fost înlocuită acum cca. 3 ani) • Software de măsurare WENZEL tip METROSOFT QUARTIS R 12 SP 1 cu pachet SurfPro și QUARTIS Q-DAS • Cap motorizat rotativ și înclinabil RENISHAW (indexare automată la pași de 7,5°) cu palpat PH10 M plus și palpator TP20, cu diverse accesorii de palpare • Unitate de control cap RENISHAW tip PHC 10 C-3 plus, de asemenea integrată în masa de lucru • Schimbare automată a palpatorului, magazie de 6 poziții, model MCR 20, montată pe masă • Pupitru mobil cu joystick pentru reglaj manual al celor 3 axe cu viteză de deplasare reglabilă continuu • Sferă etalon pentru montare pe masă, masă de lucru, diverse dispozitive de prindere etc. Iedpfjt Hw Nyex Akuetg Stare: foarte bună – practic disponibilă în stoc, sub tensiune, poate fi vizionată, pregătită pentru demonstrație; a fost demontată la cedent de un specialist în mașini de măsurat și reasamblată aici. Livrare: din stoc – în starea existentă și vizionată Plata: net, la primirea facturii.

Stare: gata de utilizare (folosit), An de fabricație: 2006, Domeniu de lucru X/Y: 1000mm/2200mm, precizie: 0,8 + L/450µm, greutate maximă a piesei: 800kg, dimensiuni mașină X/Y: aprox. 3000mm/2800mm, greutate: aprox. 4000kg. Inclus: unitate de comandă manuală Wenzel HT 400, calculator cu 2 monitoare TFT și imprimantă laser Kyocera. Fără palpator de măsurare. Documentație disponibilă. Vizionare la fața locului posibilă. Iedpfx Aou T Rhzskuetg

Stare: gata de utilizare (folosit), An de fabricație: 2006, Cursă de deplasare X/Y/Z: 800mm/1000mm/700mm, eroare maximă de măsurare a lungimii: 2,5 + L/350, eroare maximă de punct singular: 2,5, comandă: Pantec Eagle Pro/3. Inclus: cap de testare PH10M Plus, unitate de control PHC-2, senzor TP200, set de palpare cu 20 de piese, bilă de calibrare, PC industrial, software de măsurare Inca 3D Premium cu STEP și calibrare din fabrică. Mașina poate fi echipată cu opțiuni suplimentare. Documentație disponibilă. Vizionare la fața locului posibilă. Itsdpfx Akjw H Au Dousg

Stare: recondiționat general (utilizat), Domenii de măsurare X/Y/Z = 900 x 1200 x 850 mm Incertitudinea de măsurare 4,0 + 4,5L/1000 (în stare originală, în prezent semnificativ mai bună după modernizare) Complet modernizată în 2018 cu controller Pantec Eagle Pro Sistem de palpare Renishaw PH10MQ cu SP25M Software complet nou Inca Premium (alte variante la cerere) PC HP Workstation Opțional : Itodpfodpak Rex Akuog Scanner laser (de exemplu, Kreon) Schimbător pentru palpatori Masă rotativă etc.

An de fabricație: 1997, stare: foarte bun (second hand), număr mașină/vehicul: 971696, Date tehnice Producător: Wenzel Tip: LH87 / CNC An de fabricație: 1997 Nr. serie mașină: 971696 Domeniu de măsurare Isdpfx Akjd Sv D Neustg Axa X: 800 mm Axa Y: 1000 mm Axa Z: 700 mm Sistem de palpare Cap de palpare: PH10M Tip sistem de palpare: TP20 Panou de comandă: HT400 Control: WPC 2010 Mașina poate fi modernizată la cererea clientului cu accesorii noi. Preț: la cerere! Montajul și punerea în funcțiune sunt posibile! Cu plăcere vă vom pregăti o ofertă detaliată! Notă: Oferta noastră se adresează exclusiv profesioniștilor! (Ne rezervăm dreptul de a face modificări sau corecturi ale datelor tehnice, informațiilor și prețurilor, precum și dreptul de vânzare intermediară!)

Stare: folosit, An de fabricație: 2008,

Stare: folosit, An de fabricație: 2017, Detalii tehnice: Diametru de rectificare: 280/320 mm Lungime de rectificare: 750 mm Înălțime vârf: 170 mm Iedjttxg Sepfx Akustg Greutate utilaj aprox.: 22,5 t Spațiu necesar aprox.: 4,7 x 3,65 x 3,0 m
