Centrul de prelucrare orizontală

DMG MORI NHX 4000

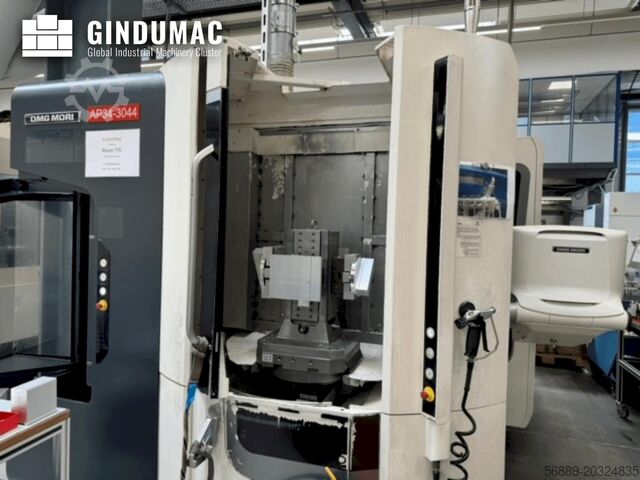

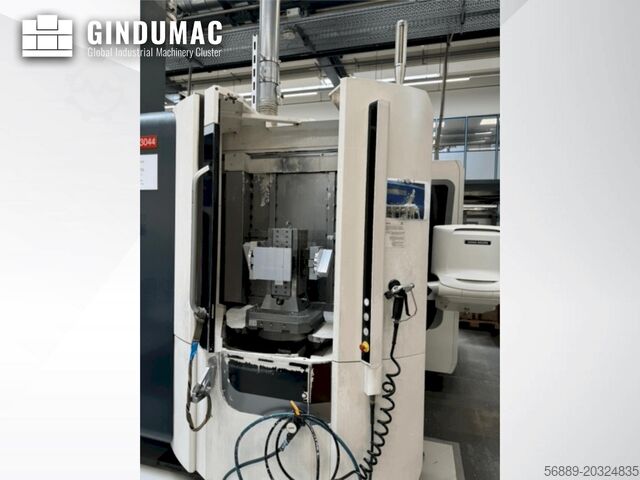

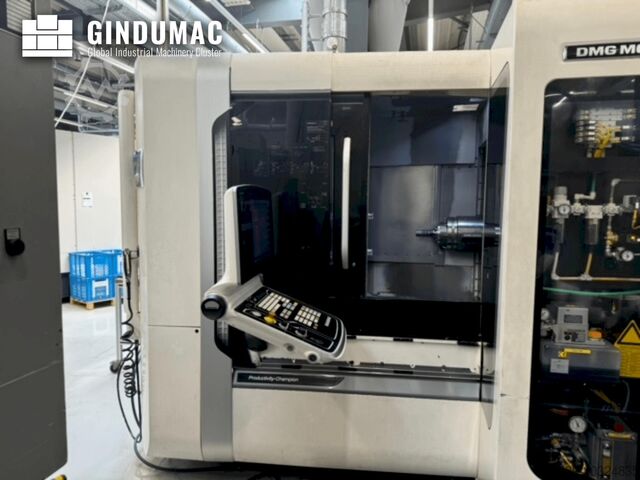

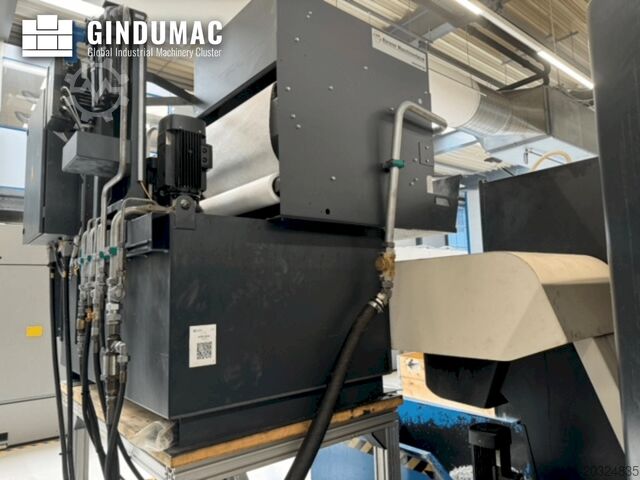

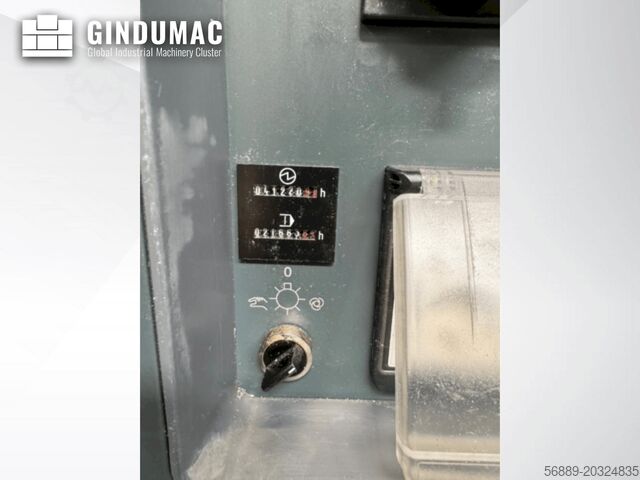

Condiție: folosit, DATE TEHNICE PRINCIPALE Stare: Foarte bună Disponibilitate: 01/2025 Model maşină: DMG NHX 4000 An fabricaţie: 2017 Ore de funcţionare: 41.220 h Ore ax principal: 21.663 h Cursă de lucru: Cursa axei X: 560 mm Cursa axei Y: 560 mm Cursa axei Z: 660 mm GREUTATE ŞI DIMENSIUNI TRANSPORT Greutate transport: Maşină incl. magazie de scule şi transportor de aşchii: 9.300 kg Sistem răcire-lubrifiere KF 110/700: 1.500 kg Agregat de răcire: aprox. 82 kg Table: 125 kg Documentaţie şi accesorii: 60 kg Dimensiuni transport maşină incl. magazie scule: Lungime x lăţime x înălţime: 4,20 m x 3,20 m x 2,80 m INFORMAŢII AX PRINCIPAL Tip ax: SK004, motor speedMASTER® HSK-A63 Turaţie ax: 20–20.000 rpm Putere: 35 kW (ciclu de lucru 40%), 25 kW (100%) Cuplu: 130 Nm (40%), 86 Nm (100%) Greutate piesă pe palet: max. 400 kg Dimensiune palet: 400 x 400 mm Diametru max. piesă: 630 mm Înălţime max. piesă: 900 mm SISTEM PRINDERE ŞI SCHIMBARE SCULE Prindere scule: HSK-A63 Norma: DIN 69893 Forma A Mecanism prindere: Strângere: mecanică cu arc Dezstrângere: hidraulică Schimbător scule: Capacitate: 40 scule (magazin circular) Diametru maxim sculă: 70 mm (locurile alăturate libere), 170 mm (locurile ocupate) Lungime maximă sculă: 450 mm Greutate maximă sculă: 12 kg Opţional: magazie circulară cu 60 scule (HSK-A63) ALIMENTARE ELECTRICĂ Tensiune: reţea TN-S, 400 V Consum electric (la 100% ED): Maşină de bază: 45 kVA Sistem răcire-lubrifiere: 48 kVA Bandă filtru: 55 kVA Putere nominală la Siemens Sinamics S120: 16 kW: 0,48 MVA 36 kW: 1,08 MVA 55 kW: 1,65 MVA 80 kW: 2,40 MVA 120 kW: 3,60 MVA SISTEM DE RĂCIRE ŞI EVACUARE AŞCHII Agent răcire: emulsie răcire solubilă în apă Interfaţa sistem răcire înaltă presiune: până la 70 bar, compatibil cu sisteme Knoll Sistem spălare cu lichid de răcire: incl. pistol de curăţare Componente suplimentare: Geam rotativ pe uşa zonei de prelucrare Sistem spălare interior maşină cu agent răcire Sistem de răcire extins: filtru Bürner mărit (upgrade DMG – vezi anexă) SISTEME DE MĂSURĂ ŞI MONITORIZARE Sistem detectare rupere sculă în magazie Sistem măsurare ax cu Renishaw OMP60 pentru palpare automată şi centrare SISTEM DE COMANDĂ Comandă: CELOS® cu Siemens 840D sl Operate Panou de operare: 21,5" ERGOline® Control cu ecran Multi-Touch Funcţii: Aplicaţii pentru operare simplificată şi pentru management, documentare şi vizualizare integrată a datelor de comandă, proces şi maşină Integrare cu CAD/CAM şi compatibilitate PPS/ERP tabla de lucru Masă NC: tehnologie cu acţionare directă Indexare minimă: 0,001° Viteză maximă de rotaţie: 100 rpm DOCUMENTAŢIE ŞI FUNCŢII SUPLIMENTARE Ibedjxn Adlopfx Afgoc Scheme electrice şi manuale în limba germană Limbi: Texte afișate în germană și engleză Produse CELOS DMG MORI NETSERVICE pentru diagnoză la distanţă SERVICE AGENT pentru monitorizare mentenanță MESSENGER pentru status maşină în timp real

Condiție: folosit, Anul fabricației: 2016, Cursă X 560 mm Cursă Y 560 mm Cursă Z 660 mm Control Celos Siemens 840 sl Operator Suprafață de fixare a mesei 400 x 400 mm Avans rapid 60 m/min Masă rotativă 360 x 0,001° axa B Sarcină maximă pe masă 0,4 t Număr palete 2 Gama de turație 15.000 rpm Cuplu la ax 207 Nm Putere acționare cap freză 30,7/26/18,5 kW Număr scule în magazie 60 bucăți Prindere sculă SK 40 Greutate 9,3 t Dimensiuni L x l x h 4,2 x 2,7 x 2,8 m Accesorii: - Axa B completă - Răcire prin ax 70 bar - Transportor de șpan - Filetare sincronă - Sistem de măsurare directă a poziției - O paletă suplimentară - Instalație de filtrare cu bandă Knoll Iedpfx Ajw Eygzofgjbc - Aspirare ceață ulei - Palpator IR 3D Renishaw OMP 60 - Control rupere sculă - Volant electronic - Unitate răcire ax - Roto Clean

Condiție: gata de utilizare (folosit), Anul fabricației: 2015, ore de funcționare: 22.000 h, Unitate de control Marcă: MITSUBISHI Model: M730UM Acționare principală Număr de axe: 4 Echipamente suplimentare Sistem de filtrare Knoll KF110/700 Răcire prin arbore Skimmer de ulei Sistem de măsurare integrat în mașină (masa) cu senzor de palpare Ijdpfx Afjwygm Dogobc Semnalizator luminos cu 4 segmente Transformator 45 kVA Ciclu de prelucrare de mare viteză Această centru de prelucrare orizontală DMG MORI NHX 4000 cu 4 axe a fost fabricată în 2015. Este echipată cu un ax BT40, capabilitate completă pe 4 axe și un magazin de scule cu 60 de locuri. Printre punctele forte se numără sistemul de filtrare Knoll KF110/700, răcirea prin arbore și un skimmer de ulei. Ideală pentru prelucrări de precizie, dispune și de sistem de măsurare integrat în mașină. Profitați de oportunitatea de a achiziționa acest centru de prelucrare orizontală DMG MORI NHX 4000. Contactați-ne pentru mai multe informații despre această mașină. Tipuri de aplicații Frezare

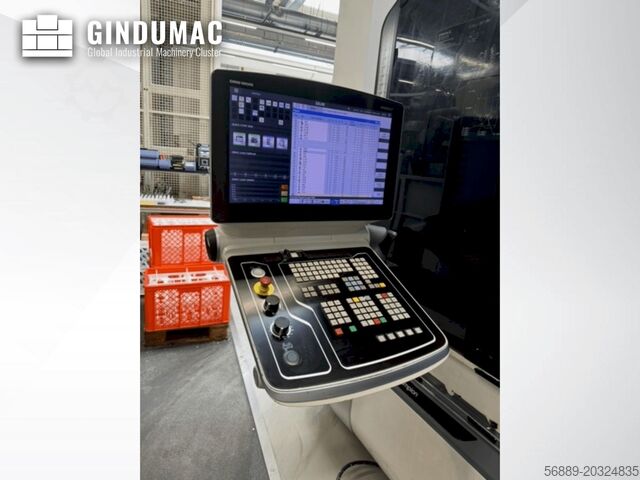

Condiție: aproape ca nou (folosit), Centru de prelucrare orizontală, domeniu de lucru X/Y/Z: 560/560/660 mm, suprafață de prindere: 400x400 mm. Două paleți cu găuri filetate. Prindere scule: BT40. Ax principal: 15.000 rpm, 21 / 16 kW (40 / 100 % duty cycle). Număr de scule: 40. Masă rotativă cu unghi de 1°. APC (schimbător automat de paleți) rotativ cu 2 stații. Transportor de așchii (evacuare în spate). Sistem de măsurare directă a poziției. Control: J-HP0001* CELOS® cu Siemens 840D sl Operate. Iodpfov Dx I Nsx Afgsbc

Anul fabricației: 2017, Condiție: gata de utilizare (folosit), Cursă axelor X/Y/Z: 560mm/560mm/660mm, suprafață de fixare: 400mm/400mm, portsculă: HSK-A63, turație: 20.000 rpm, putere: 25kW/35kW, cuplu: 130Nm/86Nm. Indexare masă de lucru: 0,001°, turație: 100 rpm. Stații scule: 40 + 60, magazie tip inel compatibilă: BT40/SK/CAT40/HSK-A63, diametru max. sculă: 70mm, lungime max. sculă: 450mm, greutate max. sculă: 12kg. Inclus: instalație lichid de răcire (KSS), transportor de șpan, răcire prin arbore principal (IKZ), instalație de filtrare, separator de ceață de ulei și supraveghetor de debit. Dimensiuni mașină X/Y/Z: aprox. 4000mm/3000mm/3000mm, greutate: aprox. 9500kg, comandă: CELOS cu Siemens 840D sl Operate, ore funcționare: 41.220h, ore arbore principal: 21.663h. Documentație disponibilă. Vizionare la fața locului posibilă. Ibedou Rc R Eepfx Afgsc
